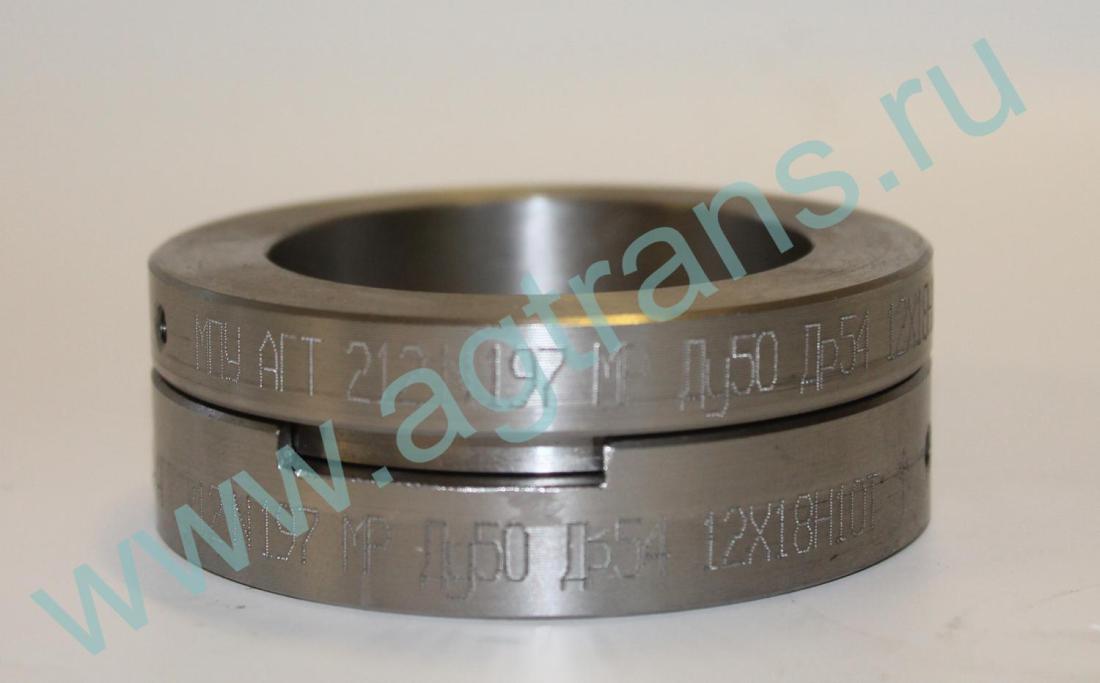

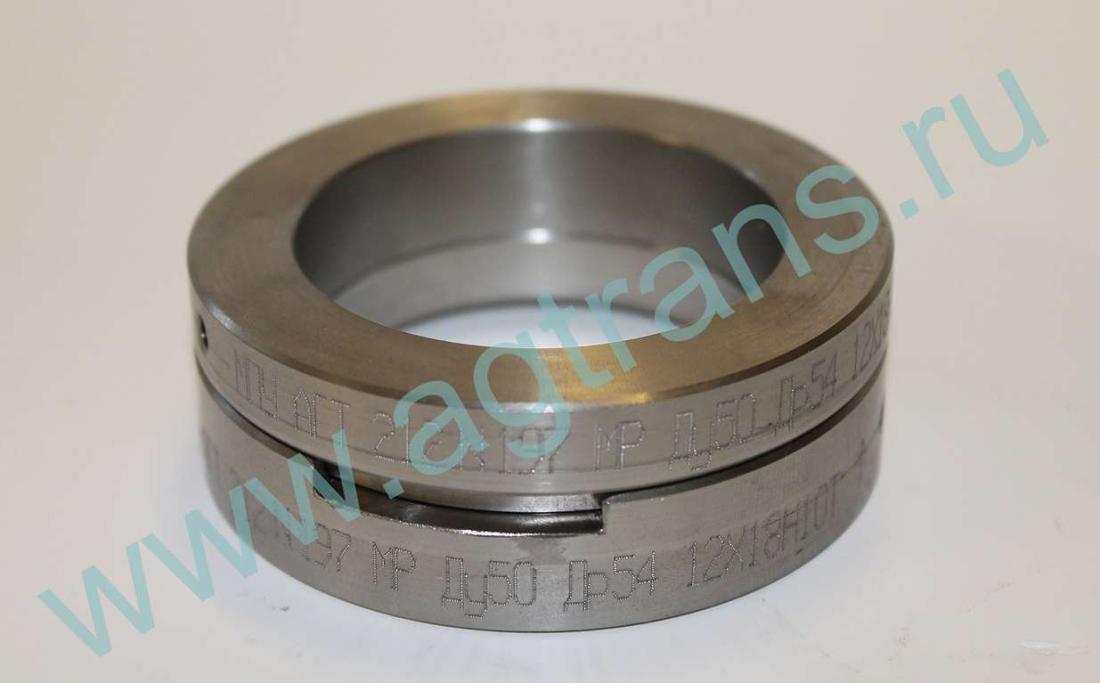

Мембранное предохранительное устройство МПУ АГТ 212

Мембранные предохранительные устройства МПУ АГТ 212; МПУ АГТ 212–01; МПУ АГТ 238 предназначены для оснащения сосудов с жидкой низкотемпературной двуокисью углерода в качестве предохранительного устройства от повышения давления в сосуде выше допустимого.

More ▾

Устанавливаются на сосуде параллельно с предохранительными клапанами.

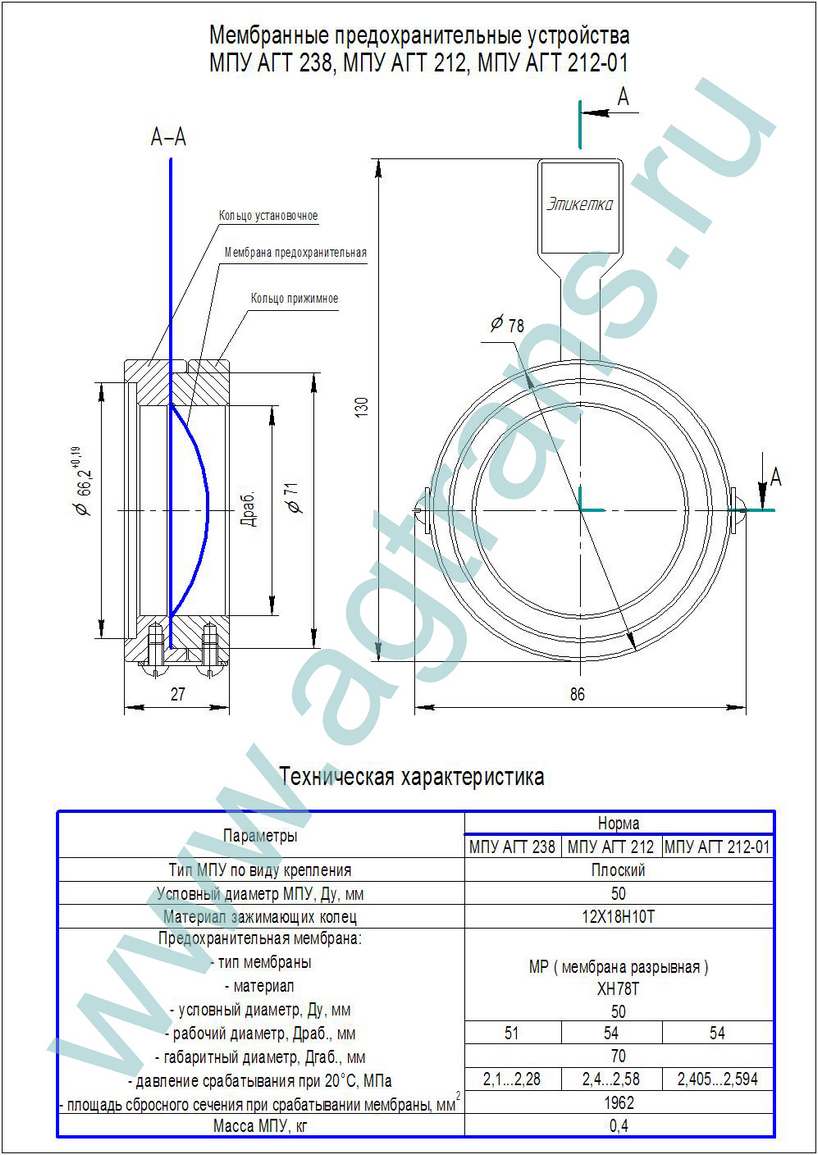

Мембранные предохранительные устройства представляют собой узлы крепления с разрывной мембраной. Узел крепления состоит из двух колец: установочного и прижимного. Предохранительная разрывная мембрана закрепляется между двумя кольцами.

Имеется возможность заказывать отдельно как кольца(узел крепления), так и предохранительную мембрану. При заказе предохранительной мембраны следует указать Ду и Др необходимой для вашего сосуда мембраны, а так же давление срабатывания предохранительной мембраны. Для выбора необходимого мембранного предохранительного устройства без предохранительной мембраны руководствоваться таблицей Техническая характеристика.

Параметры	МПУ АГТ 212
Тип МПУ по виду крепления	Плоский
Условный диаметр МПУ, Ду, мм	50
Материал зажимающих колец	12Х18Н10Т
Предохранительная мембрана:
- тип мембраны	МР (мембрана разрывная)
- материал	ХН78Т
- условный диаметр, Ду, мм	50
- рабочий диаметр, Драб.. мм	54
- габаритный диаметр, Дгаб., мм	70
-давление срабатывания при 20°С, МПа	2,4...2,58
- площадь сбросного сечения при срабатывании мембраны, мм'	1962
Масса МПУ, кг	0,4
