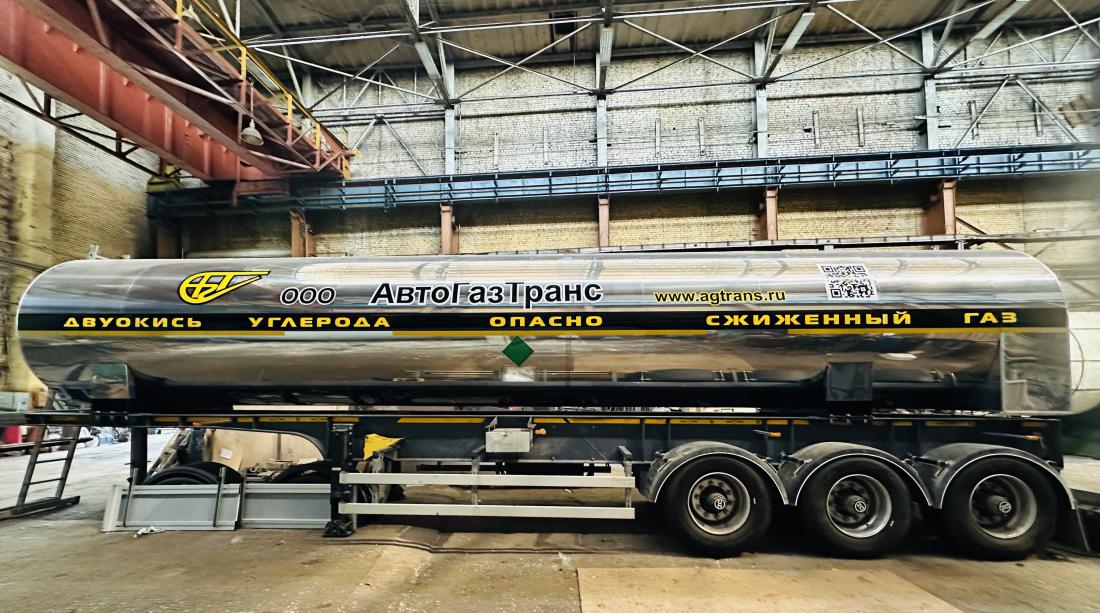

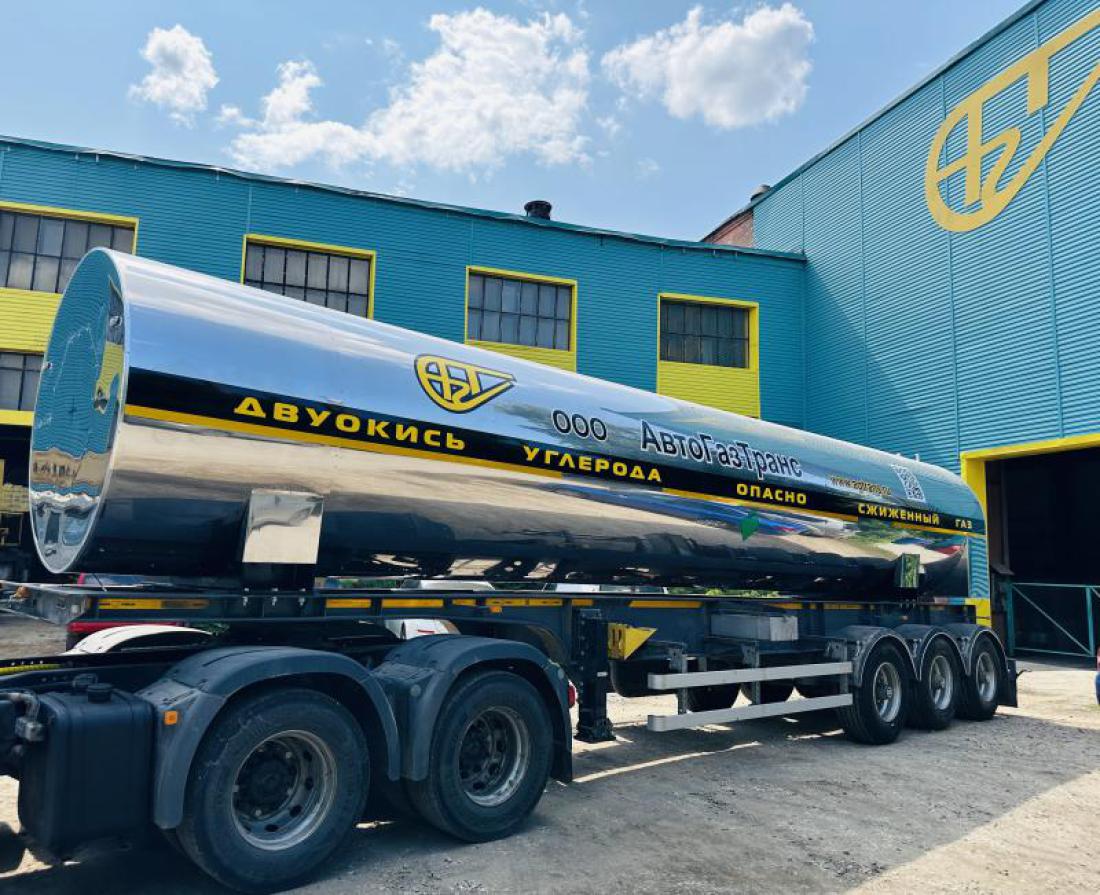

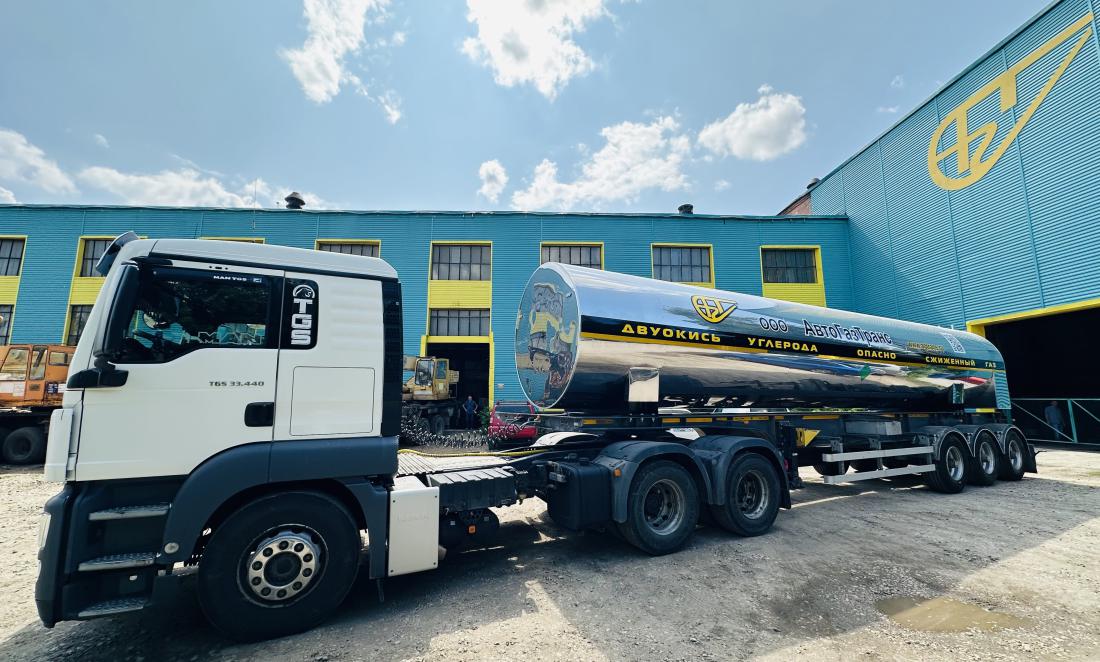

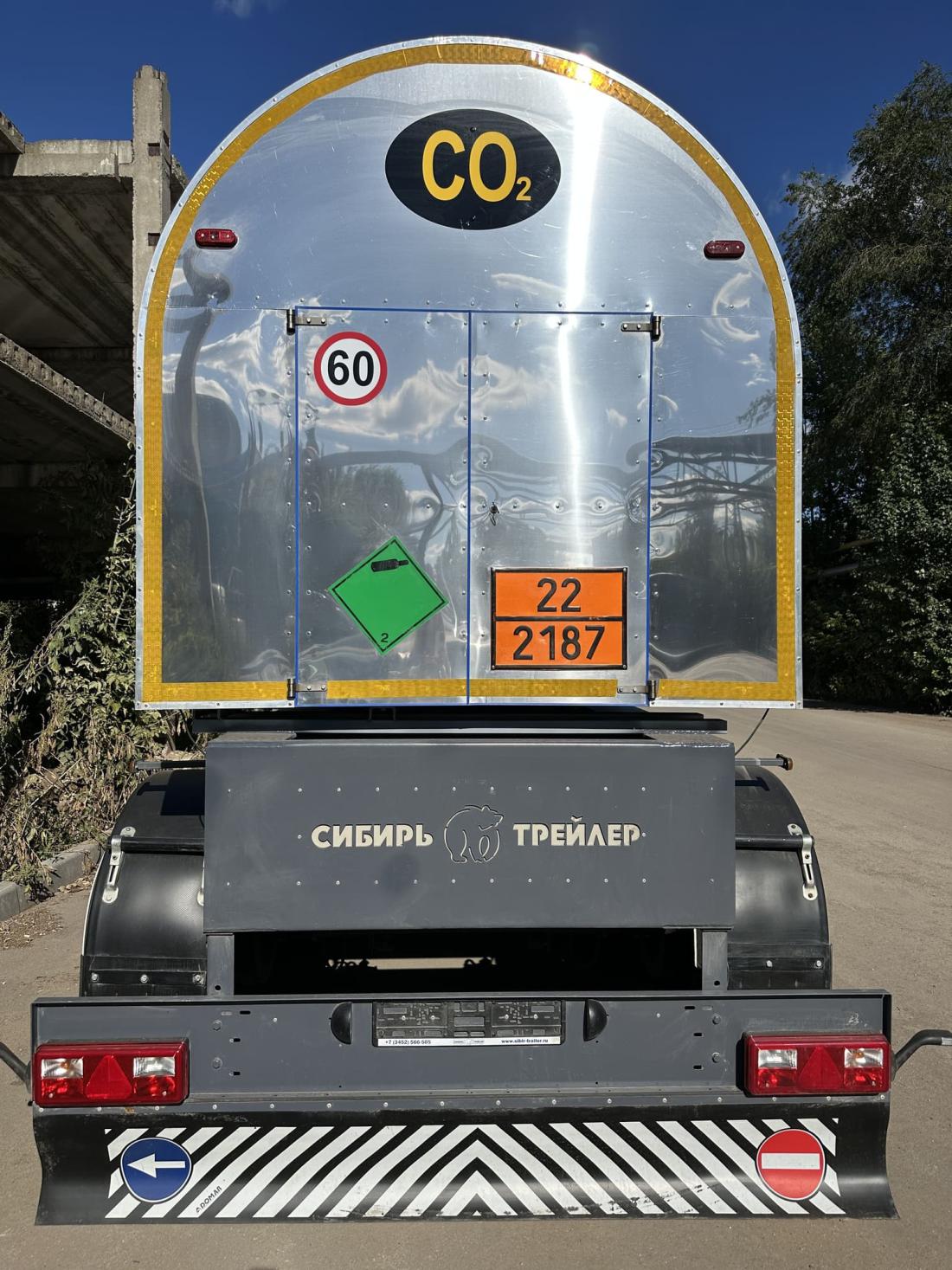

Полуприцеп-цистерна для транспортировки CO₂ ЦЖУ-22,0-2,0

Транспортное средство –полуприцеп-цистерна ЦЖУ - предназначено для доставки низкотемпературной жидкой двуокиси углерода от производителя или хранилища до места потребления и перелива её в стационарный резервуар.

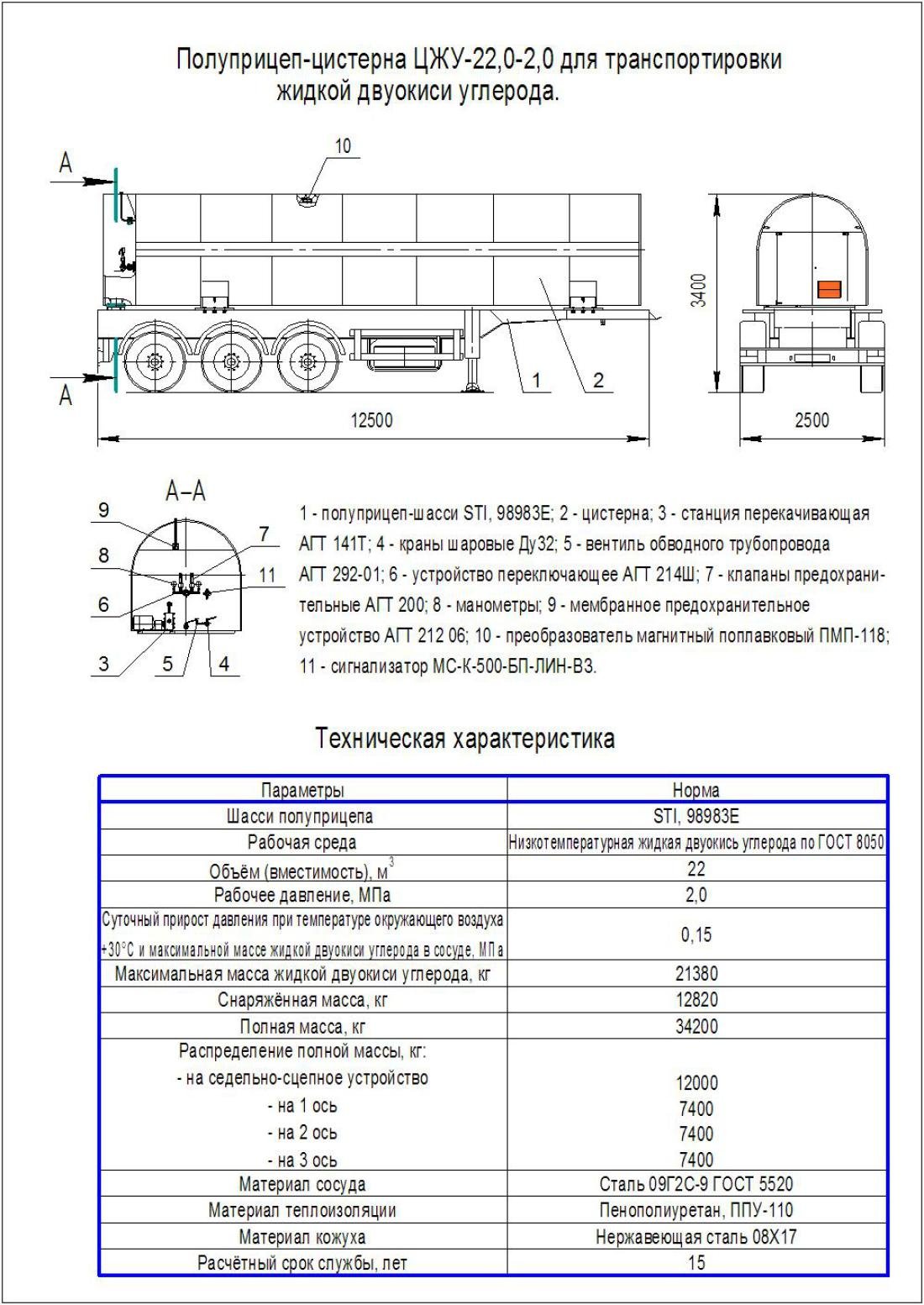

ЦЖУ состоит из полуприцепа-шасси и цистерны.

Цистерна – передвижной сосуд, изготовленный из конструкционной низколегированной стали 09Г2С-9, покрытый теплоизоляционным слоем из жесткого пенополиуретана ППУ-110, обладающего хорошими теплоизоляционными и гидроизоляционными свойствами, позволяющими не пропускать влагу к поверхности сосуда. Сосуд с теплоизоляцией защищен от ультрафиолетовых лучей и атмосферных осадков кожухом из нержавеющей стали толщиной 0,8мм.

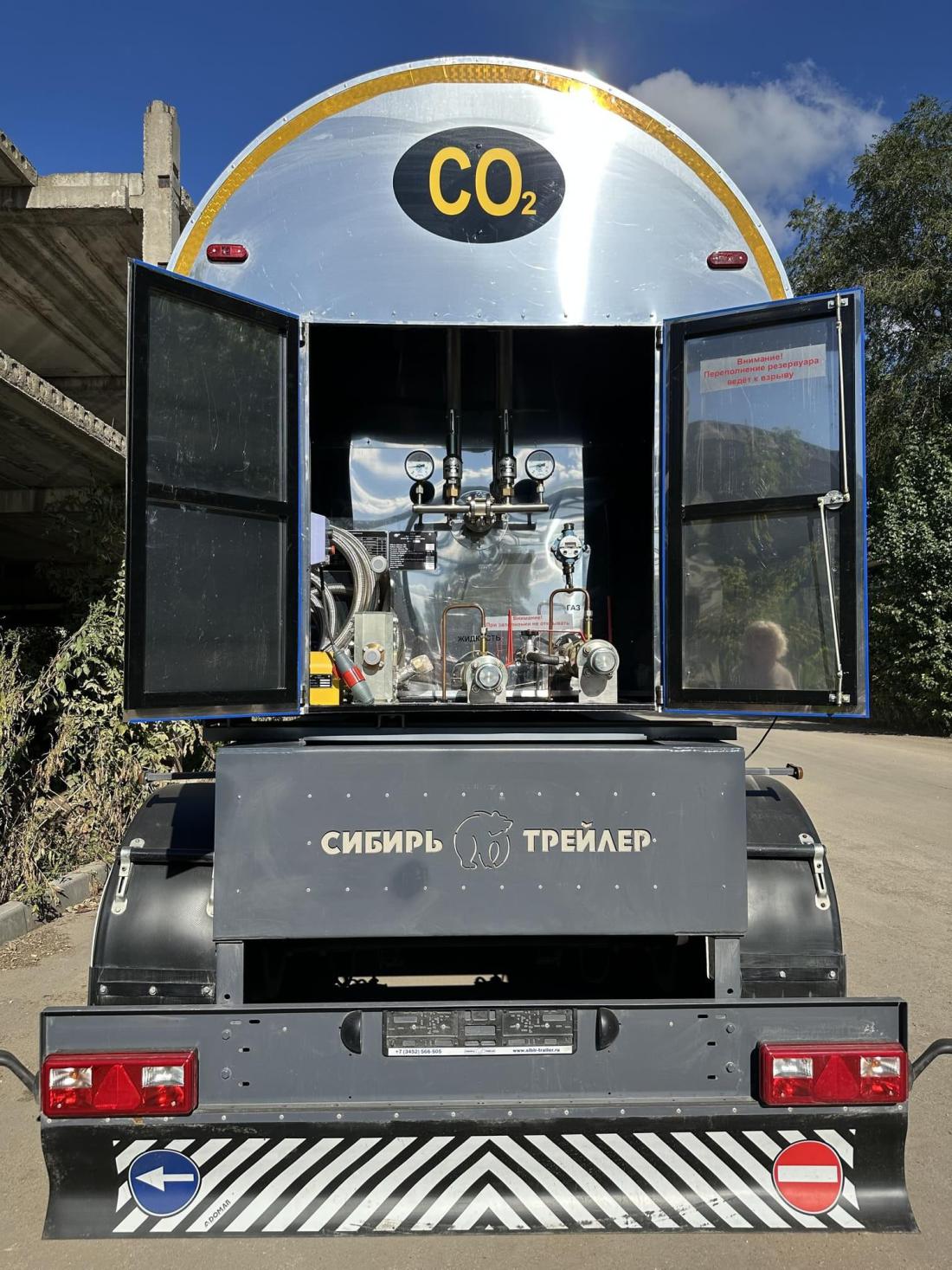

Комплектация цистерны:

1. Для защиты сосуда от превышения давления
   • два предохранительных клапана, установленных на переключающем устройстве (трехходовом кране);
   • одна предохранительная разрывная мембрана, установленная в мембранном предохранительном устройстве;

2. Для защиты арматуры от превышения давления
   • два предохранительных клапана DN7, РN2,41МПа.

3. Для наполнения и выдачи углекислоты:
   • четыре крана шаровых Ду32: два на трубопроводе «Жидкость», два на трубопроводе «Газ»;
   • вентиль проходной Ду8, установленный на обводном трубопроводе для сброса давления отбором газа из верхней точки сосуда;

4. Для контроля давления:
   • два манометра 0-4,0 МПа класса точности 1,5;

5. Для измерения уровня и температуры двуокиси углерода в цистерне, вычисления относительного заполнения сосуда цистерны, массы жидкой и газообразной углекислоты:
   • система «СЕНС», включающая преобразователь магнитный поплавковый ПМП-118 и сигнализатор.

Комплектация шасси:

• тормозная система с пневмоприводом. Тормозной механизм колодочного барабанного типа с АБС;
• опорное устройство механическое телескопического типа;
• стояночная тормозная система с энергоаккумуляторами, воздействующая на рабочие тормозные механизмы второй и третьей оси;
• электрооборудование по двухпроводной схеме, напряжение в сети 24В.

Дополнительно в тамбуре цистерны может быть размещена станция перекачивающая углекислотная АГТ 141Т.

*При использовании полуприцепа-цистерны для хранения жидкой двуокиси с целью поддержания давления в цистерне может быть применена холодильная система поддержания давления двух типов:

• АГТ 26ФА (с теплообменником, расположенным вне цистерны) Данная система устанавливается стационарно на опасном производственном объекте, подключается к цистерне рукавами при возвращении цистерны на ОПО.
• АГТ 26Ф (со встроенным в цистерну теплообменником), монтируется на полуприцепе-цистерне и включается в работу в местах стоянок.

Гарантия на оборудование 24 месяца.

.

Сертификат соответствия ТР ТС 032/2013.

*Оборудование может быть изготовлено по ТЗ Заказчика.
