Станция зарядная АГТ 24АЭУХЛ

Станция зарядная АГТ 24АЭУХЛ предназначена:

для наполнения баллонов малой и средней емкости, а также углекислотных огнетушителей низкотемпературной жидкой двуокисью углерода по ГОСТ 8050 из резервуара изотермического, с дозированием по массе;
для наполнения баллонов малой и средней емкости, а также углекислотных огнетушителей двуокисью углерода по ГОСТ 8050 при положительной температуре окружающей среды — из баллонов большей ёмкости или из рампы баллонов, с дозированием по массе;
для наполнения хладоновых огнетушителей хладоном марки 114В2 по ГОСТ 15899 с дозированием по массе, с последующим наполнением хладоновых огнетушителей вытесняющим газом, с дозированием по давлению. Возможно наполнение огнетушителей хладонами других марок, нейтральными по отношению к материалу уплотнений, применяемых в станции.

More ▾

Станция зарядная АГТ 24АЭУХЛ предназначена:

для наполнения баллонов малой и средней емкости, а также углекислотных огнетушителей низкотемпературной жидкой двуокисью углерода по ГОСТ 8050 из резервуара изотермического, с дозированием по массе;
для наполнения баллонов малой и средней емкости, а также углекислотных огнетушителей двуокисью углерода по ГОСТ 8050 при положительной температуре окружающей среды — из баллонов большей ёмкости или из рампы баллонов, с дозированием по массе;
для наполнения хладоновых огнетушителей хладоном марки 114В2 по ГОСТ 15899 с дозированием по массе, с последующим наполнением хладоновых огнетушителей вытесняющим газом, с дозированием по давлению. Возможно наполнение огнетушителей хладонами других марок, нейтральными по отношению к материалу уплотнений, применяемых в станции.

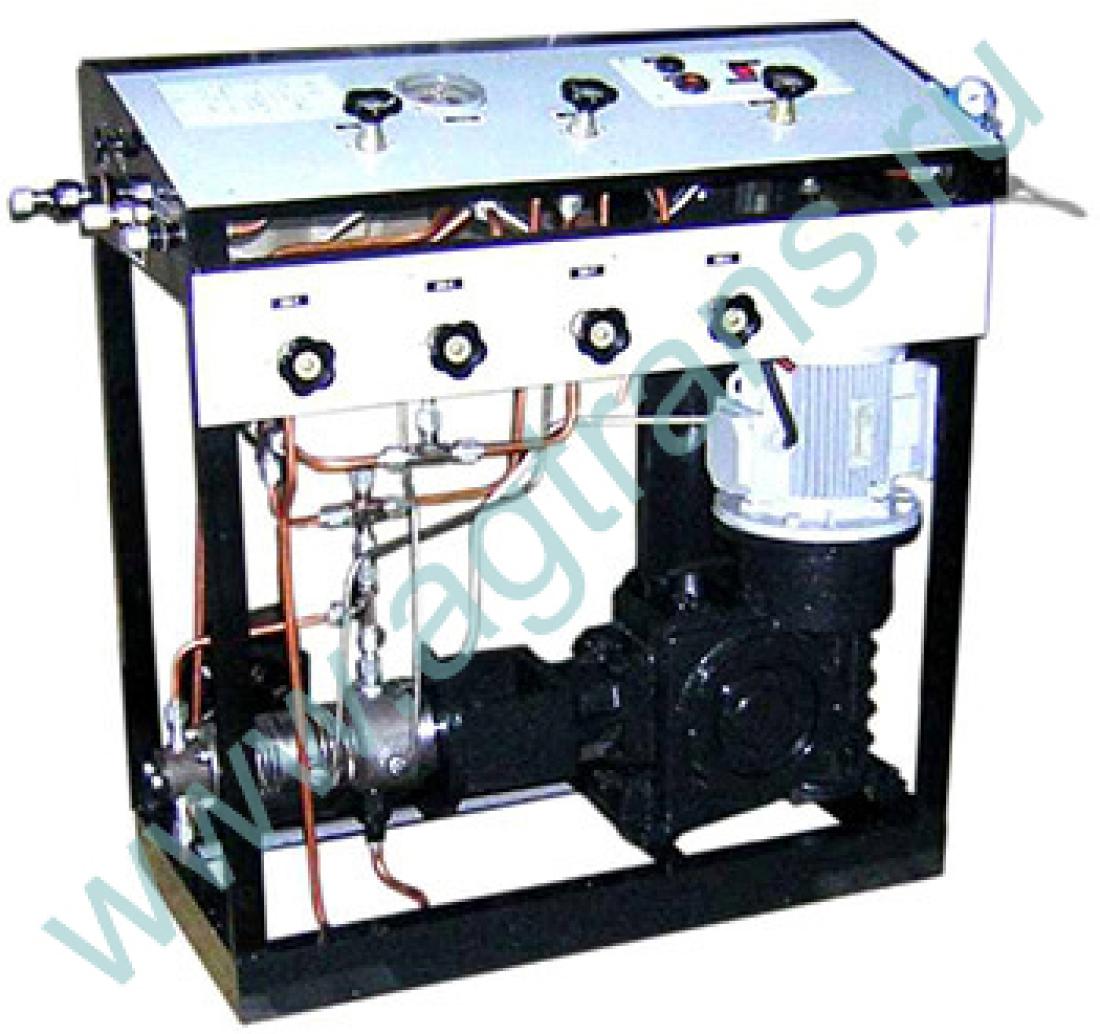

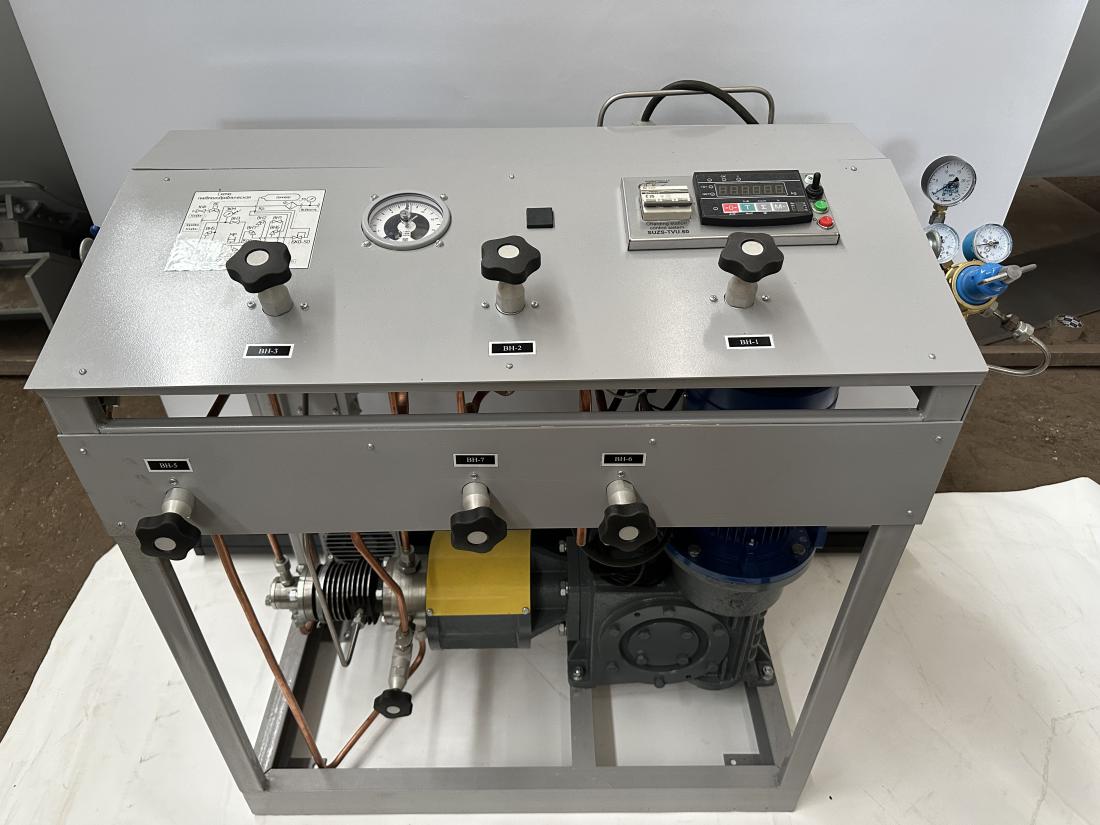

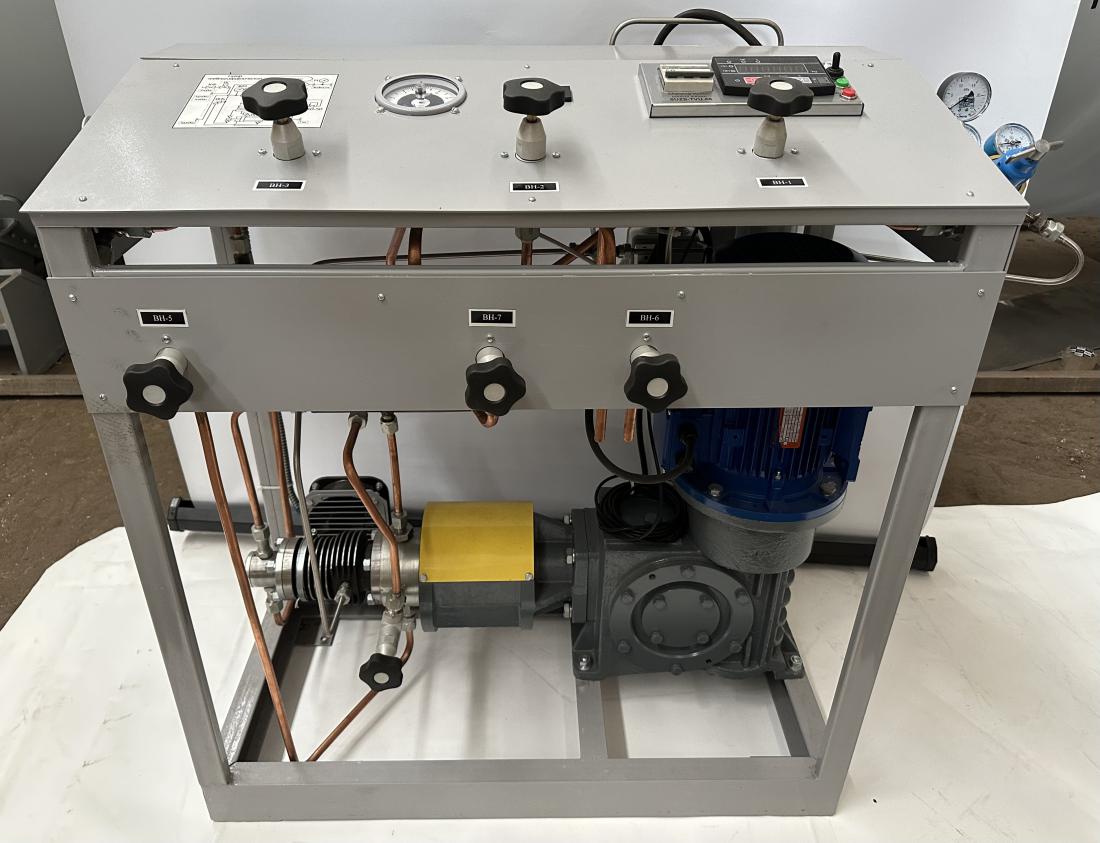

Станция представляет собой стальную сварную раму на которой смонтированы агрегаты: поршневой насос с приводом - одноступенчатым мотором-редуктором.

Управление работой двух отдельных линий станции осуществляется с панели управления. Первая линия - система трубопроводов с запорно-регулирующей арматурой для наполнения углекислотой углекислотных баллонов и огнетушителей, она же служит для наполнения вытесняющим газом хладоновых огнетушителей. Вторая линия - трубопровод с соленоидным вентилем для наполнения хладоном хладоновых огнетушителей.

На первой линии поршневым насосом станции производится перекачивание:

низкотемпературной жидкой двуокиси углерода из резервуара для её хранения в баллон или огнетушитель;
или углекислоты, находящейся при температуре окружающей среды в баллоне большей емкости или рампе баллонов в баллон или огнетушитель;
или вытесняющего газа из баллона с вытесняющим газом в хладоновый огнетушитель.

Для защиты насоса от возможного попадания в него механических примесей установлен фильтр сетчатый. Кроме того, на первой линии для защиты от опасного повышения давления в ней предусмотрен электроконтактный манометр и мембрана предохранительная.

На входе второй линии для защиты вентиля соленоидного от попадания механических примесей смонтирован кран шаровой с фильтром.

На второй линии путем вытеснения хладона из емкости расходной(входит в комплектацию) воздухом местной пневмосети происходит наполнение хладонового огнетушителя хладоном с дозированием по массе путем автоматического закрытия соленоидного вентиля при достижении необходимой массы хладона в баллоне.

На панели управления установлена система управления зарядной станцией(СУЗС), позволяющая управлять процессом наполнения огнетушителей в автоматическом режиме.

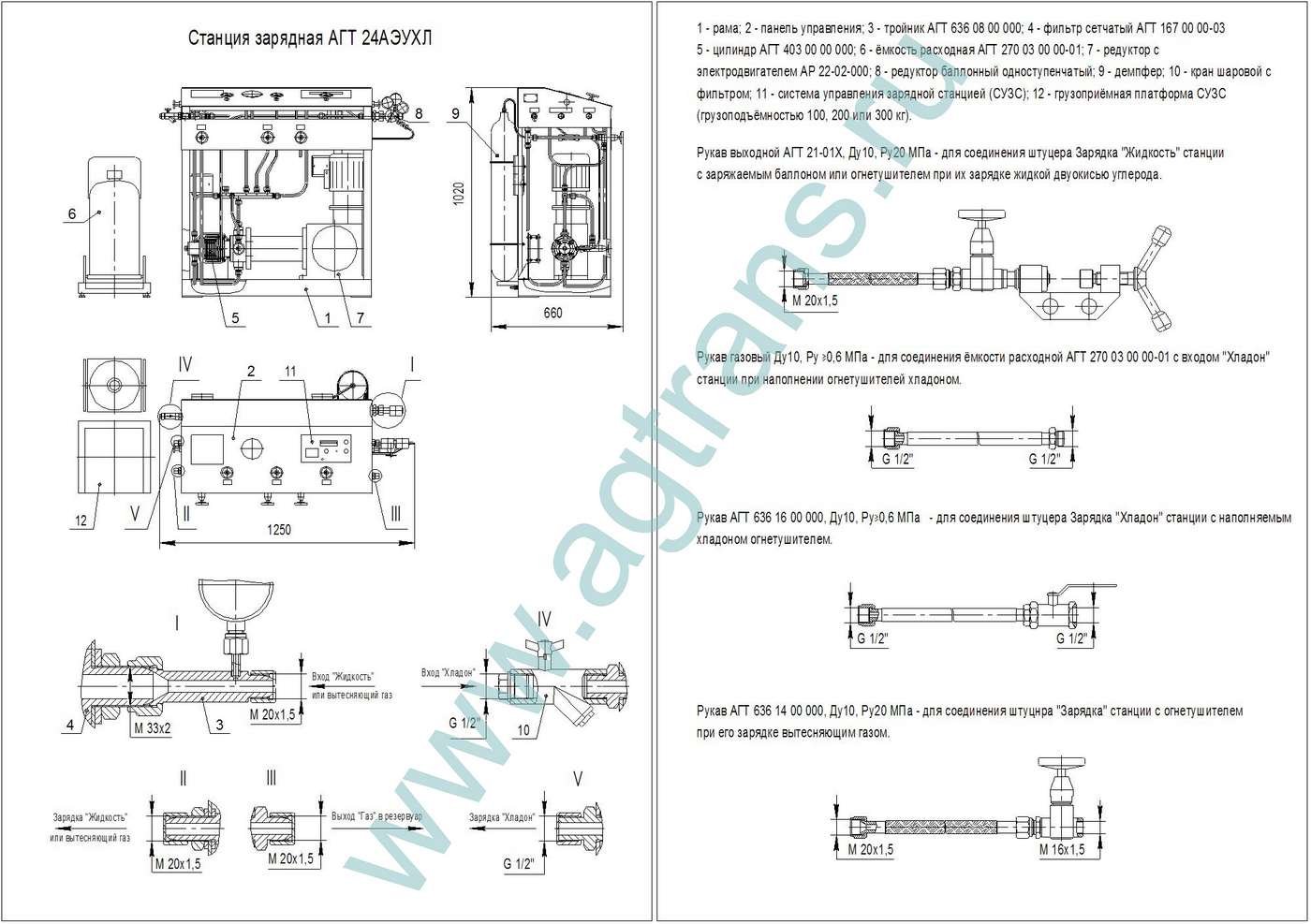

В комплектацию станции входят четыре необходимые для наполнения баллонов и огнетушителей рукава. Рукава для соединения станции с резервуаром поставляются по отдельному заказу.

Подача жидкой двуокиси углерода в баллон производится через рукав выходной, на выходном конце которого через переходник и вентиль закреплено соединение наполнительное. Этот же рукав служит для подсоединения станции к баллону с вытесняющим газом: азотом или воздухом. Соединение наполнительное служит для установки рукава выходного на вентиль заправляемого баллона или баллона с вытесняющим газом.

Для наполнения углекислотных огнетушителей применяется рукав выходной без соединения наполнительного, а для наполнения хладоновых огнетушителей – рукав с вентилем. В этих случаях подсоединение осуществляется через насадки для зарядки, соответствующие зарядному штуцеру зарядно-пускового устройства (ЗПУ) огнетушителя. Необходимые для наполнения огнетушителей насадки не входят в комплект поставки, приобретаются дополнительно и определяются подсоединительными размерами ЗПУ огнетушителей.

Гарантия на оборудование 24 месяца.

Декларация о соответствии ТР ТС 010/2011 ЕАЭС N RU Д-RU.HB54.B.07576/20

*Оборудование может быть изготовлено по ТЗ Заказчика.

Download product card

Параметры	Норма
Рабочая среда:
- при наполнении баллонов средней и малой емкости и углекислотных огнетушителей	Двуокись углерода высшего и первого сорта по ГОСТ 8050
- при наполнении хладоновых огнетушителей	Хладон марки 11482 по ГОСТ 15899
- при зарядке хладоновых огнетушителей вытесняющими газами	Азот или воздух
Рабочие давления:
1. При наполнении баллонов средней и малой емкости и углекислотных огнетушителей:
- в резервуаре изотермическом, МПа, не менее	1,2
- в баллоне-источнике или рампе баллонов, МПа	Не менее 1,2… не более 14,7
2. При наполнении огнетушителей хладоном, МПа, не более	0,5
3. При зарядке хладоновых огнетушителей вытесняющим газом:
- давление зарядки, МПа, не более	12
- в баллоне с вытесняющим газом, МПа	Не менее 2,5… не более 14,7
4. В буферной камере цилиндра, МПа	1,15±0,05
Производительность:
- при зарядке баллонов жидкой двуокисью углерода из резервуара изотермического, кг/час, не менее	250
- при зарядке хладоновых огнетушителей вытесняющим газом, л/мин, не менее	3,8
Погрешность дозирования, % от массы наполненного баллона или огнетушителя, не более	1
Климатическое исполнение по ГОСТ 15150	У1, категория размещения 2
Масса, кг, не более	200
Мощность электродвигателя, кВт	3
Напряжение питания, В	380
Назначенный срок службы, лет	15
Материалы основных деталей	12Х18Н10Т ГОСТ 5632, Ф4К20 ТУ6-05-1413
